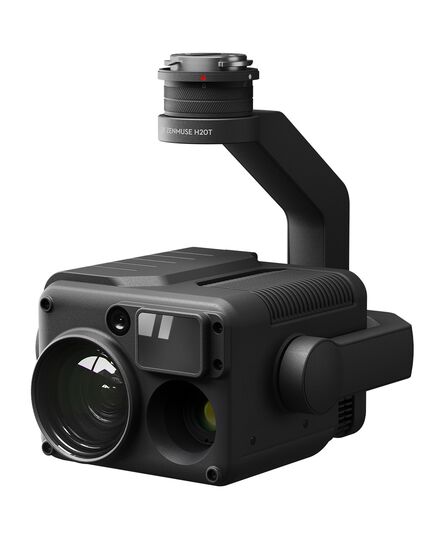

Камера c подвесом DJI Zenmuse H20T

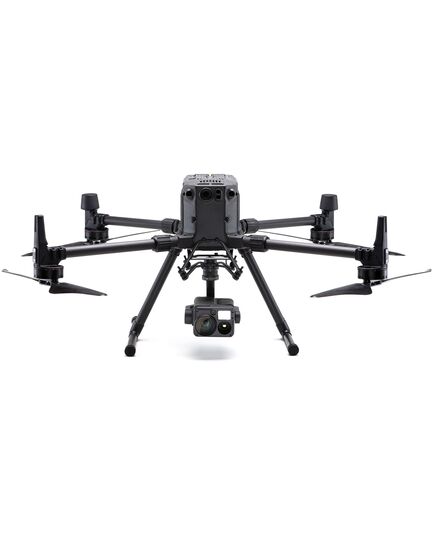

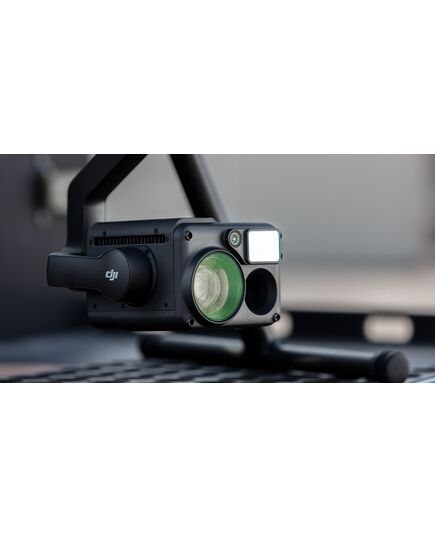

DJI Zenmuse H20T — подвес с блоком камер для промышленного квадрокоптера DJI Matrice 300.

Модуль камер

В список камер входит радиометрический тепловизор с разрешением 640×512 пикселей, зум-камера на 20 Мп и широкоугольная камера на 12 Мп. Кроме того, подвес оборудован лазерным дальномером, работающем на расстоянии до 1200 м.

Новый встроенный интерфейс позволяет бесшовно переключаться между камерами.

Зум-камера имеет оптическое приближение до 23× и гибридное до 200×, оборудована 1/1,7" CMOS сенсором. Даёт возможность записывать видео в 4К 30 кадр/с.

Для проведения работ в тёмное время суток предусмотрен ночной режим, который позволит разглядеть больше деталей.

Широкоугольная камера имеет угол обзора 82,9° и эквивалентное фокусное расстояние 24 мм. Оборудована 1/2,3" CMOS сенсором. Её задача — дать максимально полное представление о локации вокруг квадрокоптера.

Радиометрическая термальная камера с углом обзора 40,6°, разрешением 640×512 пкс и частотой 30 кадр/с имеет термическую чувствительность ≤50 мК при f/1,0 (NEDT).

Тепловизор предоставляет возможность измерять температуру как конкретной точки, так и выбранной области. Помимо этого поддерживается:

• Предупреждения о превышении пороговой температуры, которая предварительно задаётся в настройках.
• Изотермы, благодаря которым происходит визуальное выделение определённого диапазона температур.
• Цветовые схемы, из которых можно выбрать подходящую под нужды конкретной задачи.
• Режимы усиления: высокая чувствительность подразумевает более узкий диапазон температур, которые будет фиксировать тепловизор, тогда как широкий диапазон подразумевает низкую чувствительность.
• Формат R-JPEG, который хранит информацию о температуре. Импортируя фото в DJI Thermal Analysis Tool можно измерять температуру, а также настраивать параметры.

Лазерный дальномер работает на расстоянии от 3 до 1200 метров с точностью ± (0,2 м + D×0,15%)

Для каких задач этот подвес?

Тушение пожаров: пожарные расчёты смогут получать необходимую информацию, что повысит эффективность и снизит уровень опасности для пожарных.

Поисково-спасательные операции: сделает проще как поиск пропавших людей и животных, так и планирование самих операций.

Поддержание правопорядка: позволит быстро оценить обстановку и грамотно спланировать действия.

Обследование линий электропередач: упростит визуализацию обширных отдалённых сетей.

Добыча нефти и газа: снимет с рабочих необходимость самостоятельно обследовать трубопроводы и скважины, что связано с рисками.
